積分噪聲概念及超低噪聲低壓降穩壓器介紹

2020年11月19日 14:22 次閲讀

積分噪聲值由噪聲譜密度函數的積分導出。然而,用函數表示任何一條曲線並將其積分非常複雜。將測量曲線分割成小部分更容易。如果每部分的頻差fn+1–fn趨於0,則所有貢獻之和等於函數的積分。

在實際測量中,實現fn+1–fn的零頻差是不可能的,但有可能使其接近於零。噪聲譜密度測量有多個點,使我們能夠獲得較好精度的積分噪聲和檢測振盪峯。在我們的例子中,我們有6,400點在10赫茲至100千赫的頻率範圍內。噪聲譜密度曲線由6,399個區間插值,表示為VNOISE,AVG,n。

下圖顯示NCP110LDO穩壓器的噪聲譜密度。如果我們將NCP110LDO穩壓器的測量值插入到最後的方程中,我們將得到積分噪聲的結果,如下表所示。雖然噪聲譜密度曲線由於COUT值較高而移動到一個較低的頻率,但積分噪聲增加。為什麼會這樣呢?如下圖所示,您可看到這是因為與IOUT和COUT相關的峯值移動到10Hz至100kHz的範圍內,在此範圍內計算積分噪聲。

為什麼不選一些輸出電容值高的LDO?如您所見,在輸出電容值升高,輸出電流降低時,與輸出電流和輸出電容有關的峯值,會上升並移動到有用的頻率範圍10Hz至100kHz。

高輸出電容值,例如10uF,改善瞬態響應。更好的瞬態響應可能是使用高輸出電容值的一個原因。在本例中,NCP110在使用較高的輸出電容值時具有振鈴(超過一個下衝)和較長的對瞬態事件的穩定時間,但它仍然穩定。振鈴使峯值增大,積分噪聲也增加,如下表所示。NCP110LDO穩壓器是為1uF較低的輸出電容值而設計,附加電容改善了系統的瞬態響應,但影響了系統的噪聲性能。

積分噪聲是一種表示LDO在特定頻率範圍內產生多少噪聲的方法。瞭解如何測量這種噪聲和系統級設計選擇的影響在設計乾淨的電源時很重要。
編輯:hfy

下載發燒友APP

打造屬於您的人脈電子圈

關注丹陽到香港快遞微信

有趣有料的資訊及技術乾貨

關注發燒友課堂

鎖定最新課程活動及技術直播

丹陽到香港快遞觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

負線性穩壓器在1MHz下具有0.8μV RMS噪...

LT3094 具有精密電流源基準,後接高性能輸出緩衝器。負輸出電壓可通過流過單個電阻的 -100 µ....
發表於 2020-11-19 10:15 87次閲讀
負線性穩壓器在1MHz下具有0.8μV RMS噪...

為什麼相位噪聲會成為問題看了就知道

紅色圖和藍色圖具有相同的頻率和振幅,唯一的區別是相位。 在圖 c 中,你可以清楚地看到。 如果你在時....
發表於 2020-11-12 10:39 150次閲讀
為什麼相位噪聲會成為問題看了就知道

USB4的噪聲問題及降噪措施分享

作為主要用於在電腦等Host設備和Device設備間傳輸數據的差動接口標準,USB(Universa....
發表於 2020-11-07 09:56 279次閲讀
USB4的噪聲問題及降噪措施分享

解決汽車電子電源線噪聲的方法

汽車電子化進程加速,車內安裝的電子設備數量越來越多,電磁干擾問題影響汽車(特別是自動駕駛)等無線通信....
發表於 2020-11-07 09:54 274次閲讀
解決汽車電子電源線噪聲的方法

小波閾值去噪的基本原理是什麼?

小波閾值去噪的基本原理         小波閾值去噪的基本思想是先設置一個臨界閾值λ,若...
發表於 2020-11-06 06:31 0次閲讀
小波閾值去噪的基本原理是什麼?

基於多視圖協作學習的人崗匹配研究論文提要

近日,第29屆國際計算機學會信息與知識管理大會(CIKM 2020)在線上召開,CIKM是CCF推薦....
發表於 2020-11-05 09:32 459次閲讀
基於多視圖協作學習的人崗匹配研究論文提要

如何減輕開關應用中的瞬變和EMI噪聲

設計電源是一件複雜的事情。如今,電能的來源多種多樣,我們也越來越不能忽視對這些寶貴能源進行有效的管理。線路供電...
發表於 2020-11-04 07:43 0次閲讀
如何減輕開關應用中的瞬變和EMI噪聲

東芝推出具有更高電源線穩定性的高紋波抑制比、低噪...

新產品提供了優異的紋波抑制比和輸出噪聲電壓特性,即使噪聲頻率達到或超過100kHz,也能夠消除電路噪....
發表於 2020-11-01 11:25 277次閲讀
東芝推出具有更高電源線穩定性的高紋波抑制比、低噪...

紋波噪聲的常見測量工具探頭的應用介紹

對於現代的電子系統,由於其複雜性,不僅限於AC-DC,DC-DC的紋波噪聲同樣非常重要。紋波及噪聲的....
發表於 2020-10-30 09:33 133次閲讀
紋波噪聲的常見測量工具探頭的應用介紹

BDL特殊結構是如何抑制噪聲,BDL對不同電路濾...

假如我們只屏蔽BDL的其中一個電極。那麼雙線間的噪聲抑制效果取決耦合電容Cc’和屏蔽層對地搭接阻抗Z....
發表於 2020-10-29 11:41 218次閲讀
BDL特殊結構是如何抑制噪聲,BDL對不同電路濾...

一文知道什麼是積分噪聲

積分噪聲值由噪聲譜密度函數的積分導出。然而,用函數表示任何一條曲線並將其積分非常複雜。將測量曲線分割成小部分更...
發表於 2020-10-28 06:35 0次閲讀
一文知道什麼是積分噪聲

關穩壓器的幾種不同類型的固有噪聲

本文將介紹開關穩壓器的幾種不同類型的固有噪聲:開關紋波、寬帶噪聲和高頻尖峯。本文還將討論和分析與輸入噪聲抑制相...
發表於 2020-10-27 10:15 0次閲讀
關穩壓器的幾種不同類型的固有噪聲

安森美半導體的超高PSRR LDO穩壓器系列簡介

(RF)、Wi-Fi模塊和光學圖像等應用對開關穩壓器產生的噪聲或殘留交流紋波較敏感。半導體行業領袖安森美半導體最近推...
發表於 2020-10-27 09:02 0次閲讀
安森美半導體的超高PSRR LDO穩壓器系列簡介

一文介紹LDO噪聲及分類

在我們之前的博客中,我們談到《低壓降()穩壓器之理想與現實》,介紹了什麼是LDO穩壓器及其噪聲參數的基本信息。...
發表於 2020-10-27 07:29 0次閲讀
一文介紹LDO噪聲及分類

差模和共模傳導發射噪聲分量的噪聲源和傳播路徑

高開關頻率是在電源轉換技術發展過程中促進尺寸減小的主要因素。為了符合相關法規,通常需要採用電磁干擾 (EMI) ,...
發表於 2020-10-27 06:06 0次閲讀
差模和共模傳導發射噪聲分量的噪聲源和傳播路徑

STLQ015M20R STMicroelect...

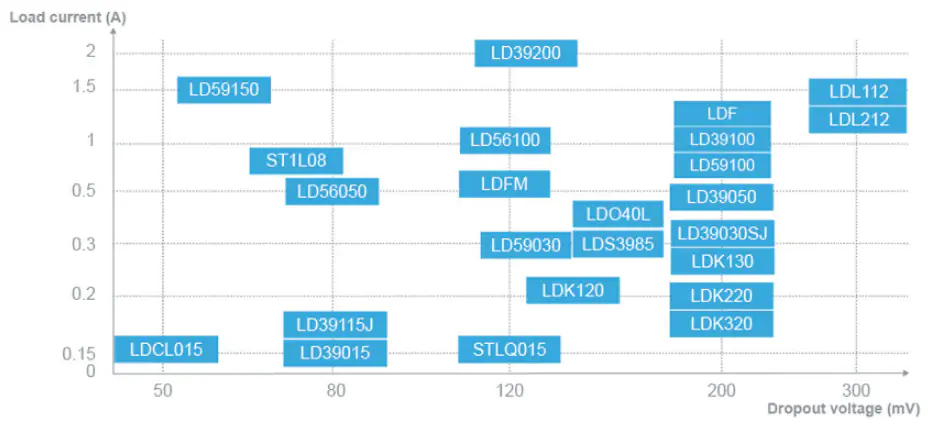

oelectronics超低壓差LDO是各種中低功率LDO穩壓器,具有超低壓差和快速瞬態響應特性。這些超低LDO簡化了高效、低成本線性電源管理的設計(50mA至3A連續負載電流)。這使得它們非常適合用於DSP、MCU和FPGA。 概述 特色產品 STMicroelectronics LDO40L低壓差穩壓器 400mA、38V LDO,靜態電流低至45uA,非常適合用於汽車應用。   STMicroelectronics LDK120P DFN-6L 低壓差穩壓器 採用 DFN-6L 封裝,以 1.9V 到 5.5V 的輸入供電電壓,提供最高 200mA 的電流,典型壓差為 100 mV。   STMicroelectronics LDK130M SOT-23-5L低跌落電壓調節器 Provides 300mA of maximum current from an input supply voltage in the range of 1.9V to 5.5V.   其他資源 2018電源管理指南 ...
